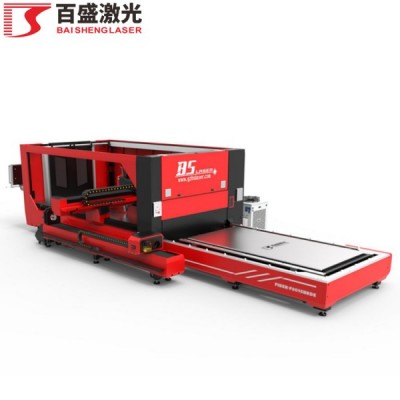

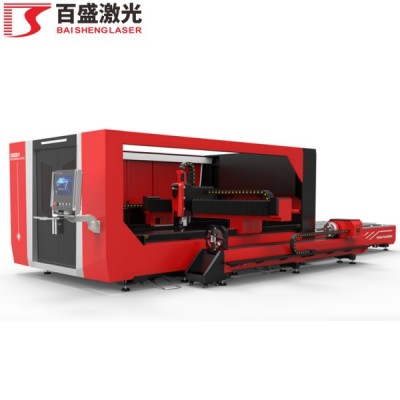

大包围式板管一体机板管切割一台搞定


品牌: 百盛激光
激光器: IPG/锐科Raycus
功率: 1000W-15000W
切割头: 万顺兴/普雷茨特
单价: 面议
起订: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 30 天内发货
所在地: 广东 佛山市
有效期至: 长期有效
最后更新: 2020-04-09 17:23
浏览次数: 337

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明
 百盛激光(www.bshcnc.com专注光纤激光切割机研发制造商,旗下自主研发激光设备产品,可覆盖钣金激光切割、不锈钢方圆管激光切割、金属激光雕刻、激光焊接、激光打标等。

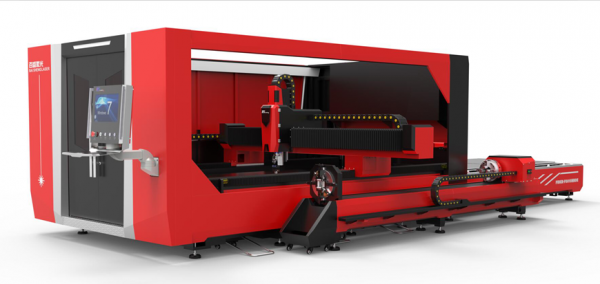

 百盛激光F4020HBDE型号是一款超大型管板光纤激光切割机,配有4000 * 2000mm板台和管道切割附件,可切割市场现有所以规格材料,非常适合板材不统一商家购买使用。



F4020HBDE_副本

产品功能应用





应用范围:厨房电器、钣金机箱机柜、机械设备、电器设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业。

光纤激光切割机原理

光纤激光切割机是采用国际先进的光纤激光器输出高能呈密度的激光束,并聚焦在工件表面上,使工件上被超细焦点光斑照射的区域瞬间融化和气化,通过数控机械系统移动光斑照射位罝而实现自动切割。它是集先进的光纤激光技术、数控技术、精密机械技术于一体的高新技术设备

光纤激光切割机特点

  1. 独特的主导攀爬托盘,同步更换桌子和同一高度。切割精度更快,更好。
  2. 全封闭式切割台,配有强力吹风机和智能控制排气系统,打造更干净的工作间。
  3. Thick钣金焊接工业级机床床,真正的热处理,退火机床,时间老化,振动残余应力消除,独特的“W”梁加强。
  4. 航空级挤压铝梁,不允许任何针孔。重量更轻但更坚韧。
  5. 对于高功率激光机,专门使用石墨板作为垫板,以保护机床,以防热损坏。
  6. 激光可用于各种直径的管和尺寸的板材。
  7. 气动控制卡盘。操作简单,噪音低,转速高,零件中心定位更好。精度高,效率高。
  8. 采用进口伺服电机的下龙门架,双驱动,齿轮齿条系统
  9. 切割管长3m,4m,6m,直径20-200mm; 切割尺寸4000×2000mm(标准)

百盛激光独家工艺

一、床身独家退火技术



激光切割机床身





  1. 床身部分选用(25-30mm)板材开料焊接。
  2. 床身焊接采用全自动焊接方式,避免人工假焊,虚焊等问题。
  3. 床身左右两侧机中间都采用独家十字加强筋,保证床身抗压性。
  4. 每一个出厂床身都要经过650°C高温均匀退火处理。
  5. 经过下料、折弯、自动焊接、退火、喷砂、开粗、震动、时效精加工、喷漆等十几道复杂工序。
  6. 采用W造型构造,极大的保证了床身的稳定性和耐用性。

二、爬坡交换系统





  1. 采用欧洲独角爬坡交换技术。
  2. 交换时间仅为8s-15s,大大提高了工作效率。
  3. 后置开关交换按钮,保证了人身安全第一。
  4. 采用四驱爬坡驱动方式,动力足,平衡精度高。
  5. 大多数同行采用单边(3和4)驱动,手里不均衡,易脱轨。

三、航空拉模



航空铝材横梁





  1. 横梁选用航空铝制作而成。
  2. 侧边护板选用28mm航空拉模加固而成。
  3. 航空拉模价格贵、硬度高、重量轻,保证高速度运行。

产品参数

  • 机器型号:F4020HBDE
  • 激光发生器:IPG/锐科Raycus
  • 激光功率:1000W-15000W
  • 切割厚度:1mm-60mm
  • 切割行程:4000mm-2000mm管材:直径20-200mm
  • 切割速度:视材质及厚度而定
  • 重复定位精度:±0.02mm
  • 重量:15000KG
  • 占地面积:11500*4740*2150mm

激光切割样品









百盛激光服务守则

售前服务
根据客户需要,提供相当的技术指导及整套设备资料;回答客户提出的各种问题,从技术可行性考虑,协助客户或为客户设计激光加工方案;提供设备展厅以便客户进行参观考察、 打样,试机。

售中服务
对客户的机器使用现场进行实地考察,根据现场实际情况协助用户规划、设计生产场地,水、电、气的设备等。为客户提供全套设备的操作使用说明书,对用户的设备操作人员提供免费培训;交货前对用户的设备操作人员进行激光基本理论、安全保护及设备保养进行培训。

售后服务
在用户工厂,对用户的设备操作人员进行实际加工操作、设备日常保养及安全操作培训,确保用户能尽快,设备操作规程及方法,能独立运用设备进行生产。整套设备在用户现场安装调试后,自用户验收合格之日起免费保修两年。在保修期内,公司还将不定期地指派工程技术人员到用户设备工作现进行技术巡防,对设备进行常规维护和检査,解答用户提出的问题。

服务承诺

  • 设备免费提供终身维护保养
  • 免费提供软件升级服务
  • 快速服务上门响应时间为24小时内
  • 定期免费开展升级服务月及电话回访使用情况
