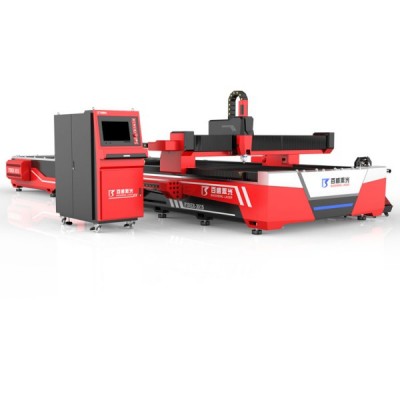

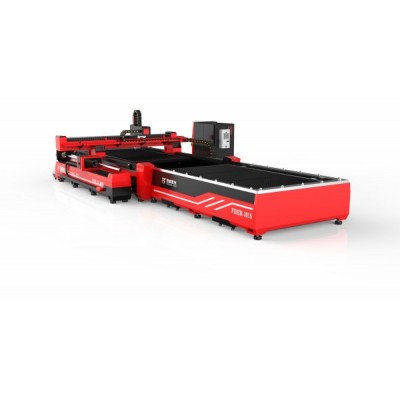

百盛激光(www.bshcnc.com)双平台板管两用激光切割机F3015HBE一机两用, 10s爬坡交换工作台,高效实用
技术参数
F3015HBE | |
加工幅面 | 3000mm*1500mm (爬坡交换双平台) |
工作台承重 | 1200KG |
机型尺寸(不含旋转轴) | 8550*3630*2100mm |
激光功率 | 1000W-15000W |
切割厚度 | 0.5-60mm(视材料而定) |
X/Y轴重复定位精度 | ±0.02mm |
最大加速度 | 可达1.2G |
主床身重量(不含旋转轴) | 约6000KG |
板材:可快速切割不锈钢、碳钢、锰钢、黄铜、镀锌板、铝合金等多种金属板材。
管材:可快速切割不锈钢、碳钢等多种金属圆管、方管、扁管等。
广泛应用于:钣金加工、机箱机柜、医疗器械、厨具卫浴、灯饰五金、广告标牌、汽车配件、展示器材、五金制品等行业。
同系列产品
设备型号 | F4020HBE |
加工幅面 | 4000*2000mm(爬坡交换双平台) |
工作台承重 | 约1900KG |
外观尺寸(不含旋转轴) | 12320*3560*2330mm |
主床身重量(不含旋转轴) | 约8500KG |
百盛专利:一种切管设备:本发明涉及一种激光切管设备,包括壳体、设置于壳体内的底板、后端固定结构、用于夹持管材前端的夹具、支撑结构和切割部,所述后端固定结构和夹具分别设置于所述壳体的两端,
所述切割部与所述壳体固定连接并位于所述夹具的上方,所述支撑结构包括转动杆、支撑板和升降结构,所述转动杆的一端为转动端,所述转动杆的另一端为支撑端,所述转动杆的转动端可转动的连接于所述底板的上表面,
所述支撑板与所述转动杆的支撑端连接,所述升降结构的运动输出端与所述支撑杆连接并可带动支撑杆然所述转动端转动。本发明提供的一种激光切管设备,通过设置支撑结构,可实现对管材的中部的支撑,进而方便切割过程的完成。
